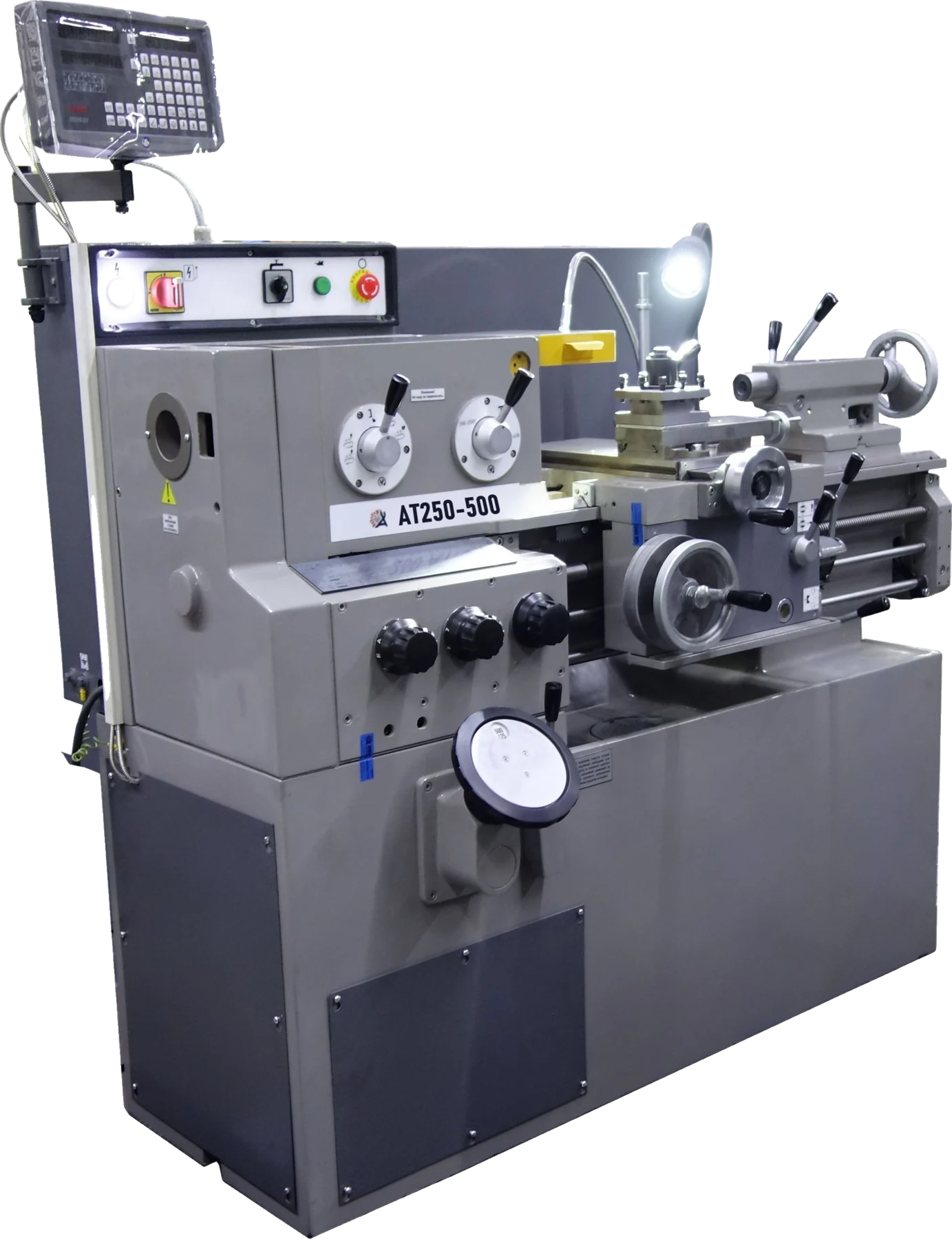

Токарно-винторезный станок АТ250-500.Ф1

0,005ммрадиальное и осевое биение шпинделя, не более

Ra 0,63шероховатость без шлифования, класс точности В (опция — А)

25–2500об/минчастота вращения, плавный пуск 5,5 кВт

2007год основания. Изготовлено и поставлено более 250 станков

Конструкция

Девять узлов,
из которых складывается точность

Нажмите на узел, чтобы открыть крупный план и характеристики. Все снимки — реальные станки с нашего участка сборки.

Паспортные данные

Технические характеристики

Спецификация PDF ↓

Наибольший Ø над станиной240 мм

Наибольший Ø над суппортом168 мм

Расстояние между центрами500 мм

Пруток через шпиндельØ24 мм

Конус шпинделяКМ4

Частота вращения25–2500 об/мин

Продольная подача0,001–1,8 мм/об

Поперечная подача0,005–0,9 мм/об

Резьбыметр., дюйм., модульные

Мощность главного привода5,5 кВт

Класс точности / шероховатостьВ (А) / Ra 0,63

Масса станка~1180 кг

Производство

Собираем в Ижевске с 2007 года

Узлы и детали делают предприятия-партнёры Удмуртии, сборку, регулировку и испытания проводим сами. Поэтому запчасти лежат на складе, а инженер выезжает без ожидания поставки из-за рубежа.

Литьё и механообработкаСтанина СЧ25, направляющие закалены ТВЧ и прошлифованы

Сборка и регулировкаШпиндельный узел с преднатягом, проверка геометрии по ГОСТ

Испытания и ОТКПротоколы приёмки и паспорт станка в комплекте

Поставка и пусконаладкаДоставка по России, монтаж, обучение оператора за одну смену

Заказ

Пришлите ТЗ — подберём комплектацию за один рабочий день

Сверим требования по пунктам, предложим класс точности, оснастку и условия поставки. Работаем с 223-ФЗ и закупками госкорпораций.
