Передача вращательного движения.

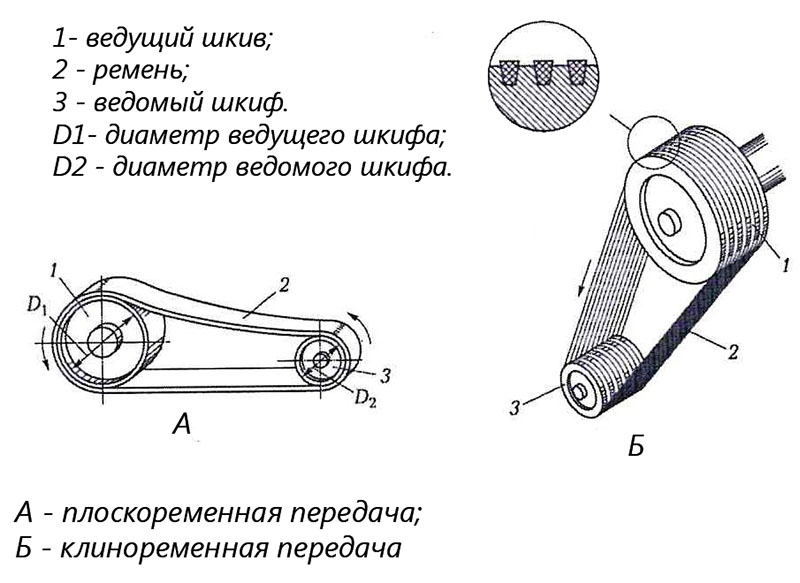

- Ременная передача – система состоит из двух шкифов, ведущего и ведомого, и соединяющего их ремня. Движение ведущего шкифа передается на ремень, ремень передает его ведомому шкифу.
Ременные передачи могут быть плоскими и клиноременными, позволяют соединять валы, расположенные на значительном расстоянии друг от друга.
Движение передается за счет сил трения.
Передаточное отношение = D1/D2

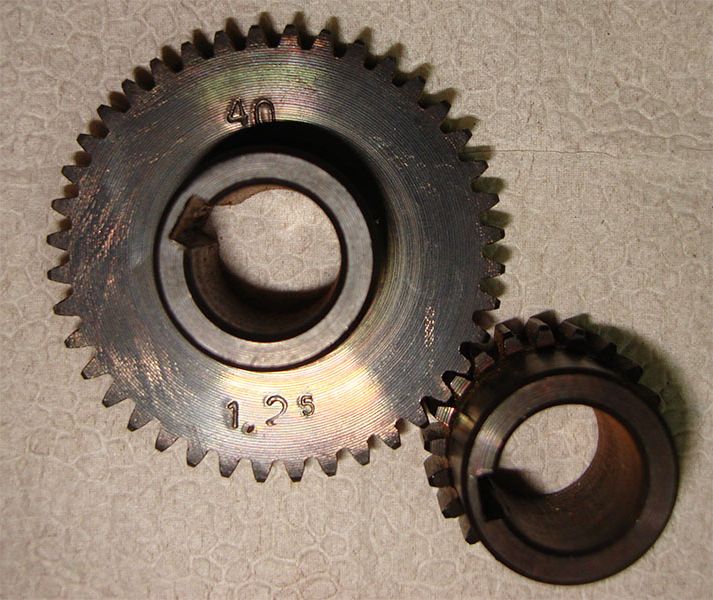

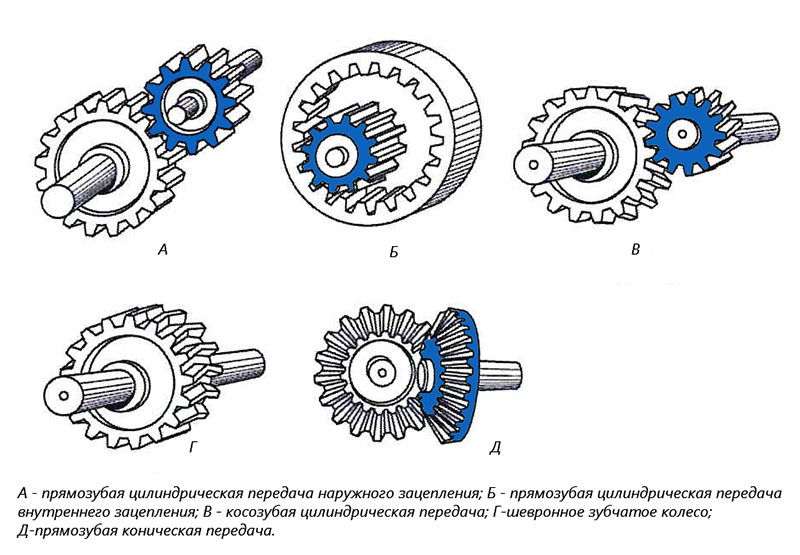

- Зубчатая передача – вращательное движение передается через зацепления зубчатых колес.

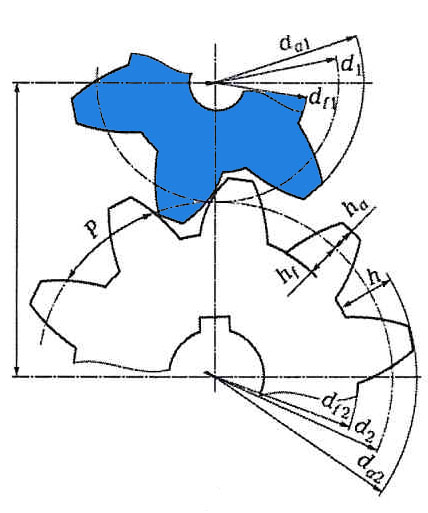

Характеристики зубчатых колес:
Модуль (m) – это часть диаметра делительной окружности, приходящаяся на один зуб.
Диаметр делительной окружности d = mZ.
Число зубьев – Z.
В каждом зубчатом колесе различают три окружности: делительную окружность, окружность выступов, окружность впадин и три соответствующих им диаметра.
Делительная окружность - условная, делит зуб на две неравные части: головку зуба и ножку зуба.
Шаг (Р) – это расстояние между одноименными точками двух соседних зубьев, измеренные по дуге делительной окружности.
Передаточное отношение =Z1/Z2,
где Z1- число зубьев ведущего зубчатого колеса, Z2 – число зубьев ведомого зубчатого колеса.
Основное условие – равенство окружных шагов ведущего и ведомого колес.

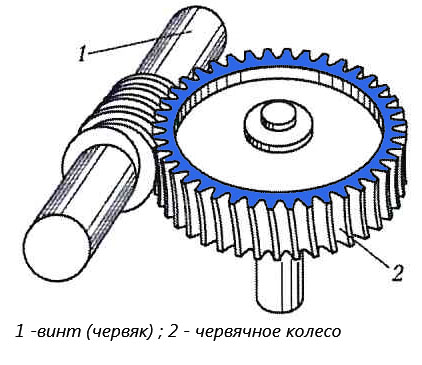

- Червячная передача - это зубчато-винтовая передача, которая состоит из винта с трапецеидальной резьбой - червяка и червячного колеса.
По сравнению с другими передачами обеспечивает плавность и бесшумность работы, но в тоже время происходит большая потеря мощности на трение.
Передаточное отношение = Z1/Z2, где – Z1 – число заходов червяка, Z2 – число зубьев червячного колеса.
Преобразование вращательного движения в поступательное.

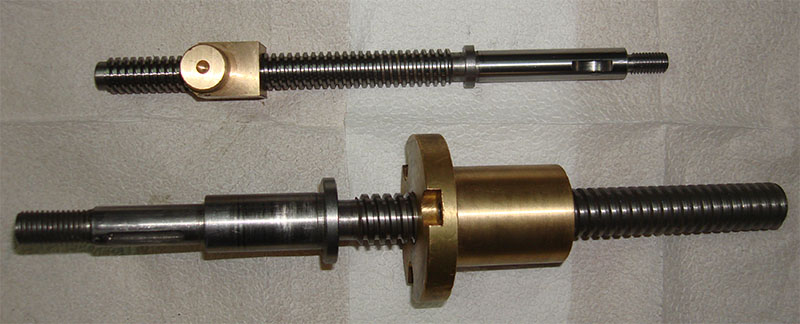

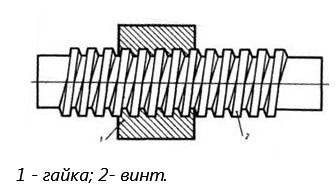

- Винтовая передача - состоит из винта и гайки.
а) передача с вращающимся винтом и ведомой, поступательно перемещающейся гайкой
б) передача с вращающимся и одновременно поступательно перемещающимся винтом при неподвижной гайке.
в) передача с вращающейся гайкой и ведомым поступательно перемещающимся винтом.
За один оборот линейное перемещение гайки = произведению шага винта на число заходов винта= ход резьбы.

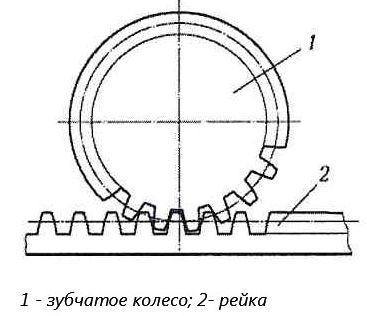

- Зубчато-реечный механизм – состоит из зубчатой рейки и зубчатого колеса.
При вращении колеса рейка перемещается.
Величина поступательного перемещения рейки = πmZn, где m – модуль, Z – число зубьев колеса, n – частота вращения колеса, π = 3,14.
